Откройте плагин
Запустите Pipe Slope Checker с ленты Revit. Повторный запуск возвращает уже открытое окно.
Как работает Pipe Slope Checker
Выберите область проверки
Проверьте трубы на текущем виде или во всём проекте.
Задайте фильтры

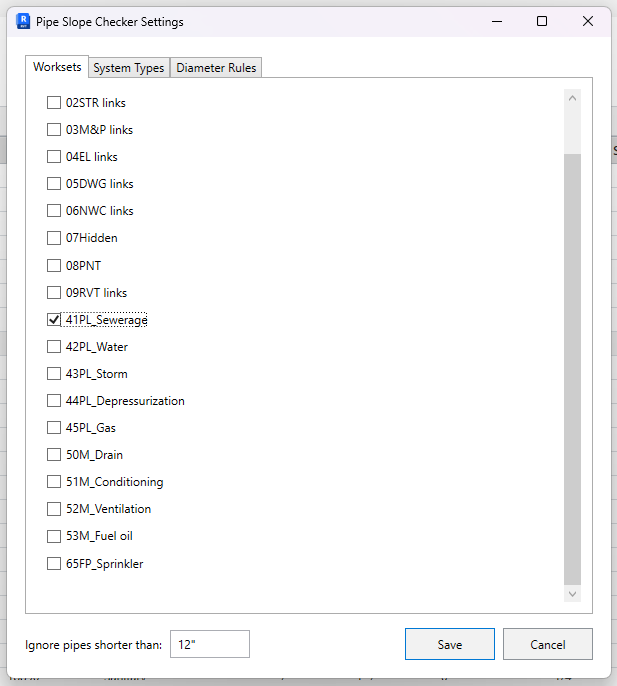

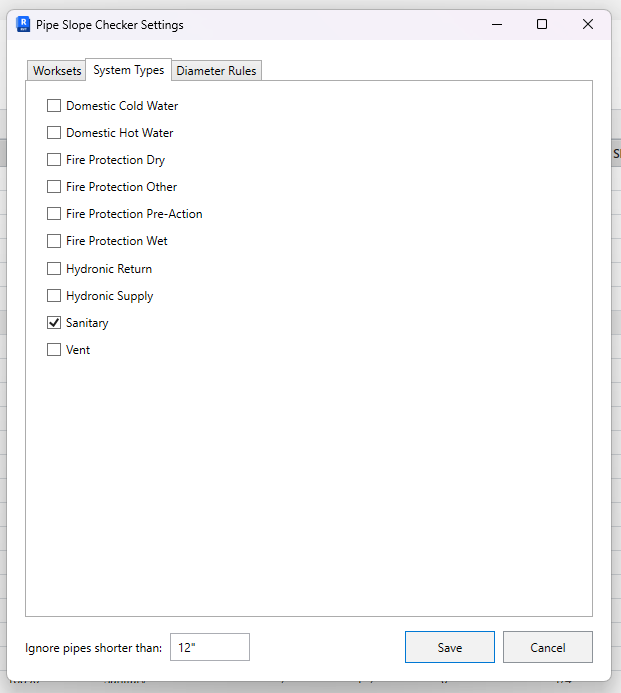

Выберите рабочие наборы и типы систем. Если Worksets в проекте недоступны, проверяются трубы из всех рабочих наборов.
Настройте правила

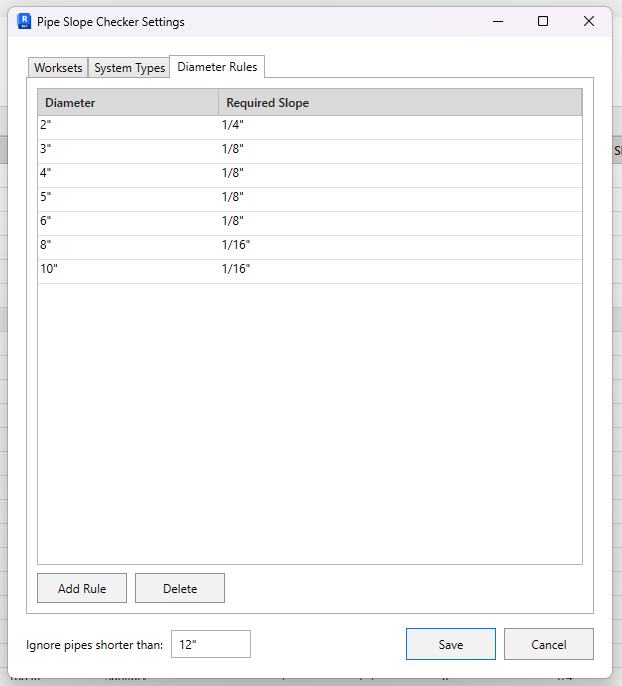

Назначьте требуемый уклон каждому диаметру и задайте минимальную длину трубы. Правила можно добавлять, редактировать и удалять.
Проверьте выбранные фильтры
Перед запуском плагин проверяет, выбран ли хотя бы один доступный Workset и один System Type. Если выбор некорректен, проверка не запускается.
Запустите проверку
Нажмите Start Check. После первой проверки кнопка меняется на Refresh для повторного анализа модели.
Исключите нерелевантные участки
Короткие и почти вертикальные трубы пропускаются. Трубы под углами 11,25°, 22,5° и 45° также не попадают в таблицу результатов.
Определите тип проблемы
No Slope означает нулевой уклон. Incorrect Slope — отклонение от правила больше 1/64 дюйма на фут. Missing Rule означает, что для диаметра не задано правило.
Просмотрите результаты

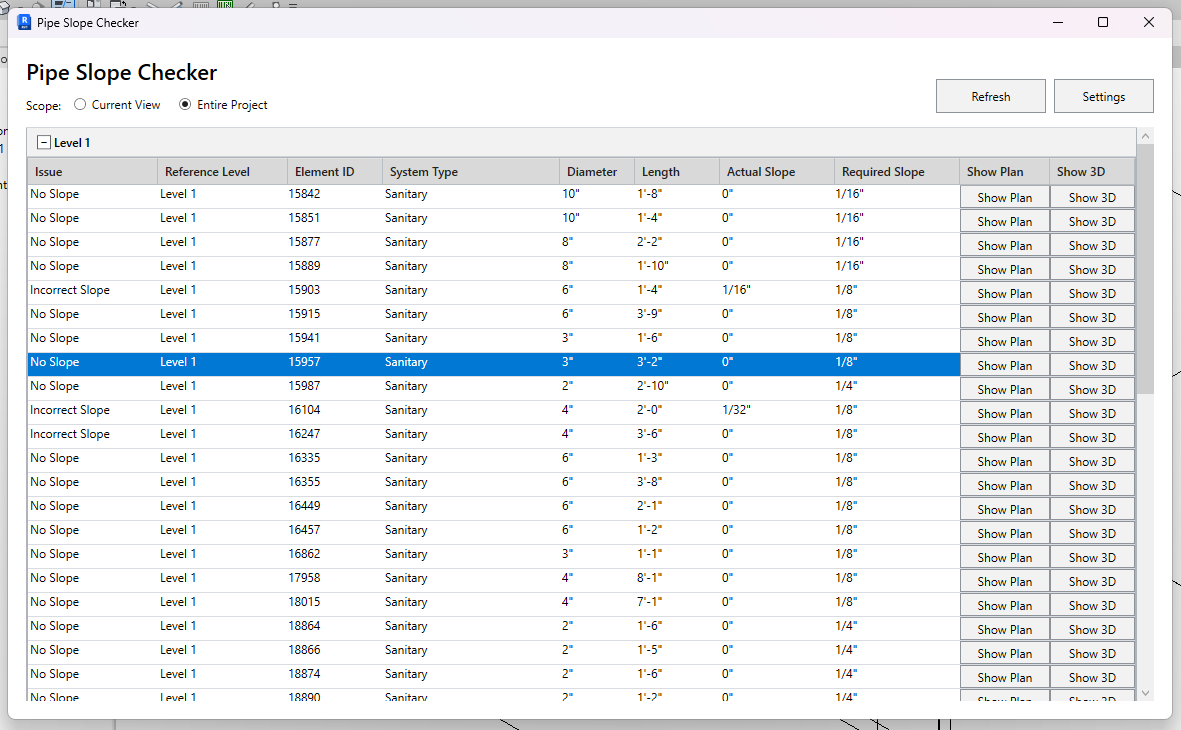

Таблица показывает проблему, Reference Level, Element ID, тип системы, диаметр, длину, фактический и требуемый уклон.
Работайте с группами этажей
Результаты разделены по физическим этажам трубы. Разворачивайте и сворачивайте группы, чтобы сосредоточиться на нужной части модели.
Сортируйте таблицу
Нажмите заголовок столбца, чтобы отсортировать результаты — например, по длине трубы или категории ошибки.
Скопируйте Element ID
Дважды щёлкните Element ID, чтобы скопировать его в буфер обмена.
Откройте трубу на плане
Show Plan выбирает подходящий план, выделяет трубу и приближает её в Revit.
Откройте трубу в 3D

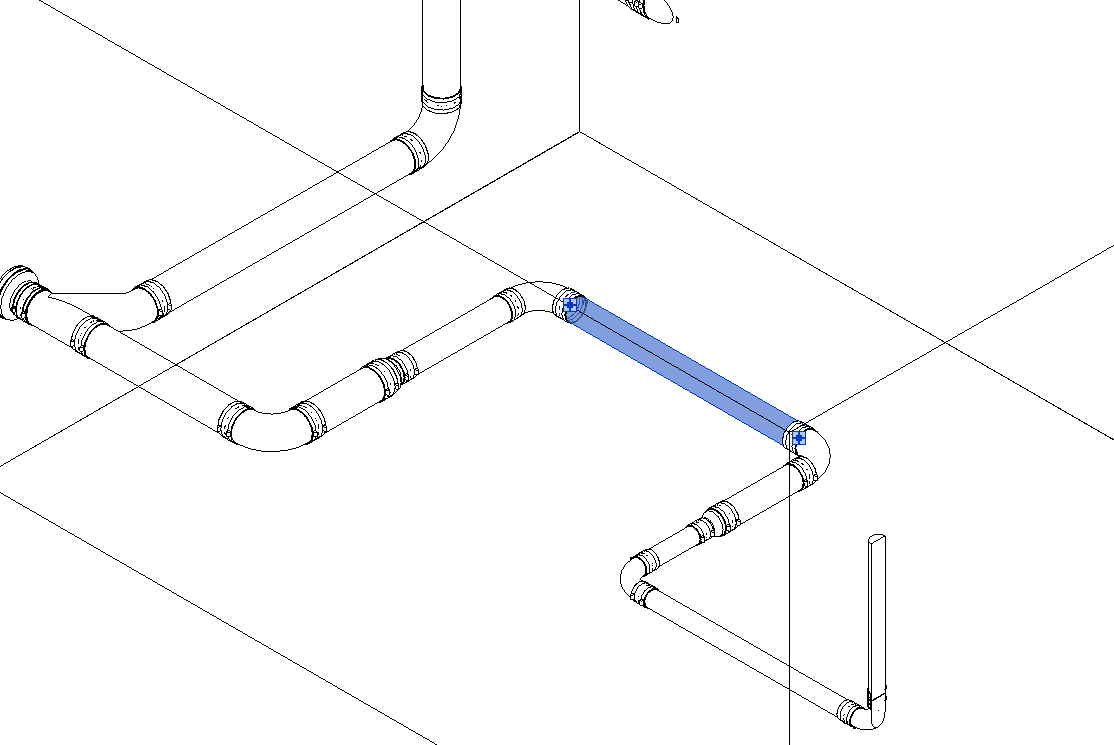

Show 3D создаёт или использует 3D-вид, устанавливает секущий параллелепипед вокруг трубы, выделяет и приближает её.
Обновите результаты
После изменений модели нажмите Refresh, чтобы повторить проверку с текущей областью и настройками.
Продолжайте с сохранёнными настройками
Выбранные фильтры, правила по диаметрам и минимальная длина сохраняются локально и загружаются при следующем открытии плагина.
Находите проблемы с уклонами труб во всей модели Revit.
Проверяйте текущий вид или весь проект без изменения геометрии труб и находите каждый результат непосредственно в Revit.
