Воздуховод вдоль кривой

Построение трассы из прямых участков воздуховода и отводов вдоль заданной кривой.

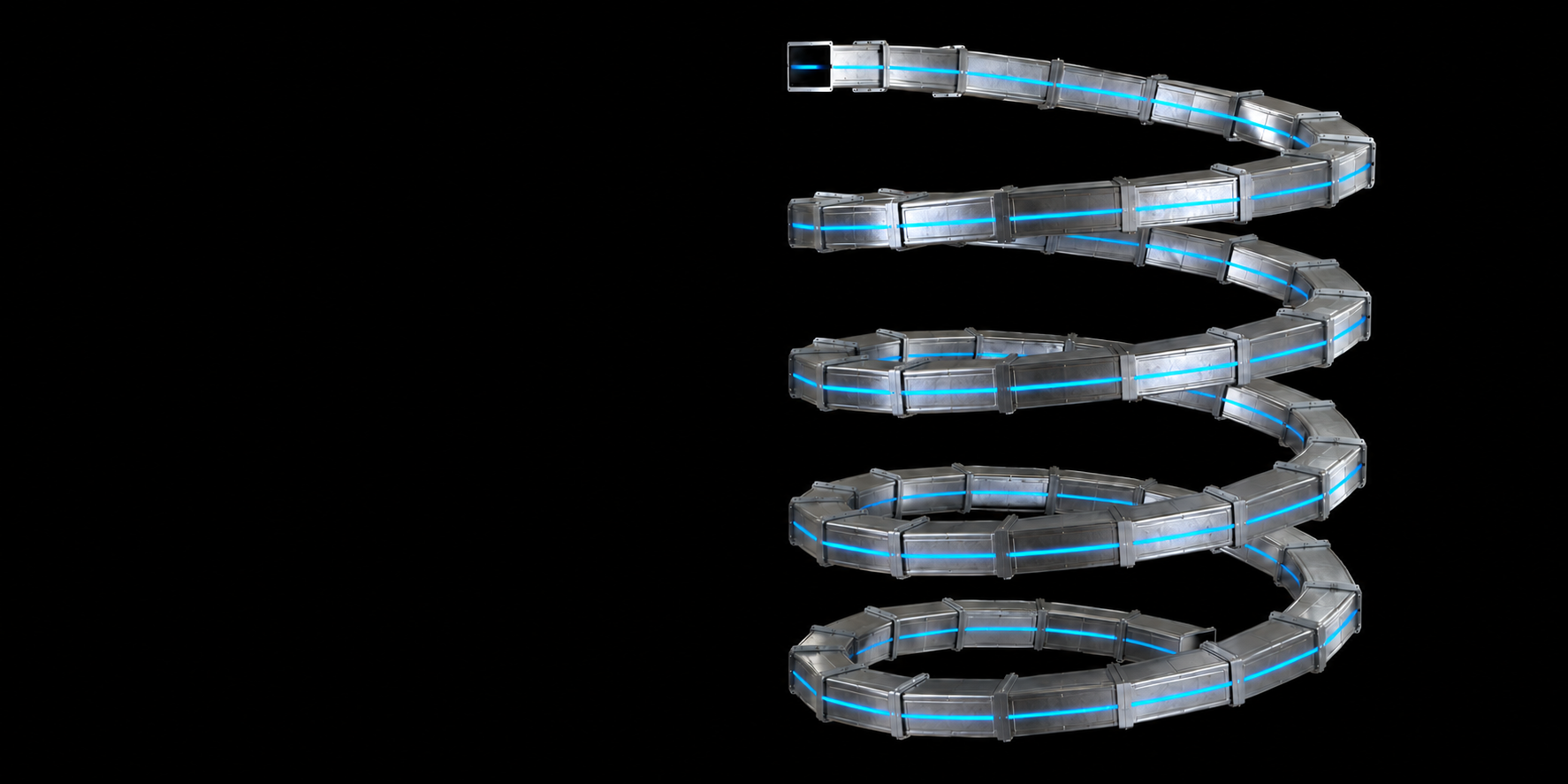

Криволинейный маршрут из стандартных элементов Revit

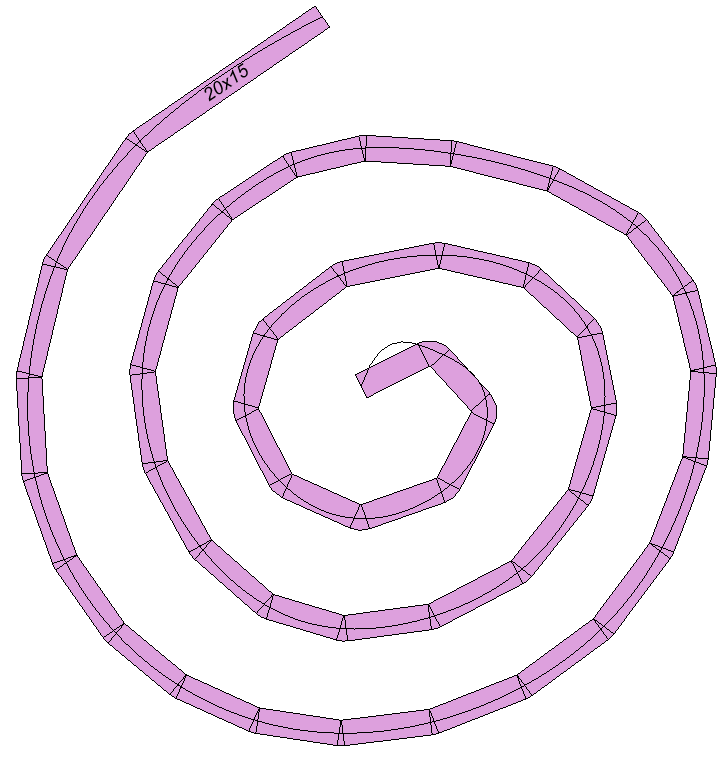

Плагин преобразует заданную кривую в последовательность прямых участков воздуховода.

Между соседними сегментами создаются отводы, формируя трассу вдоль исходного маршрута.

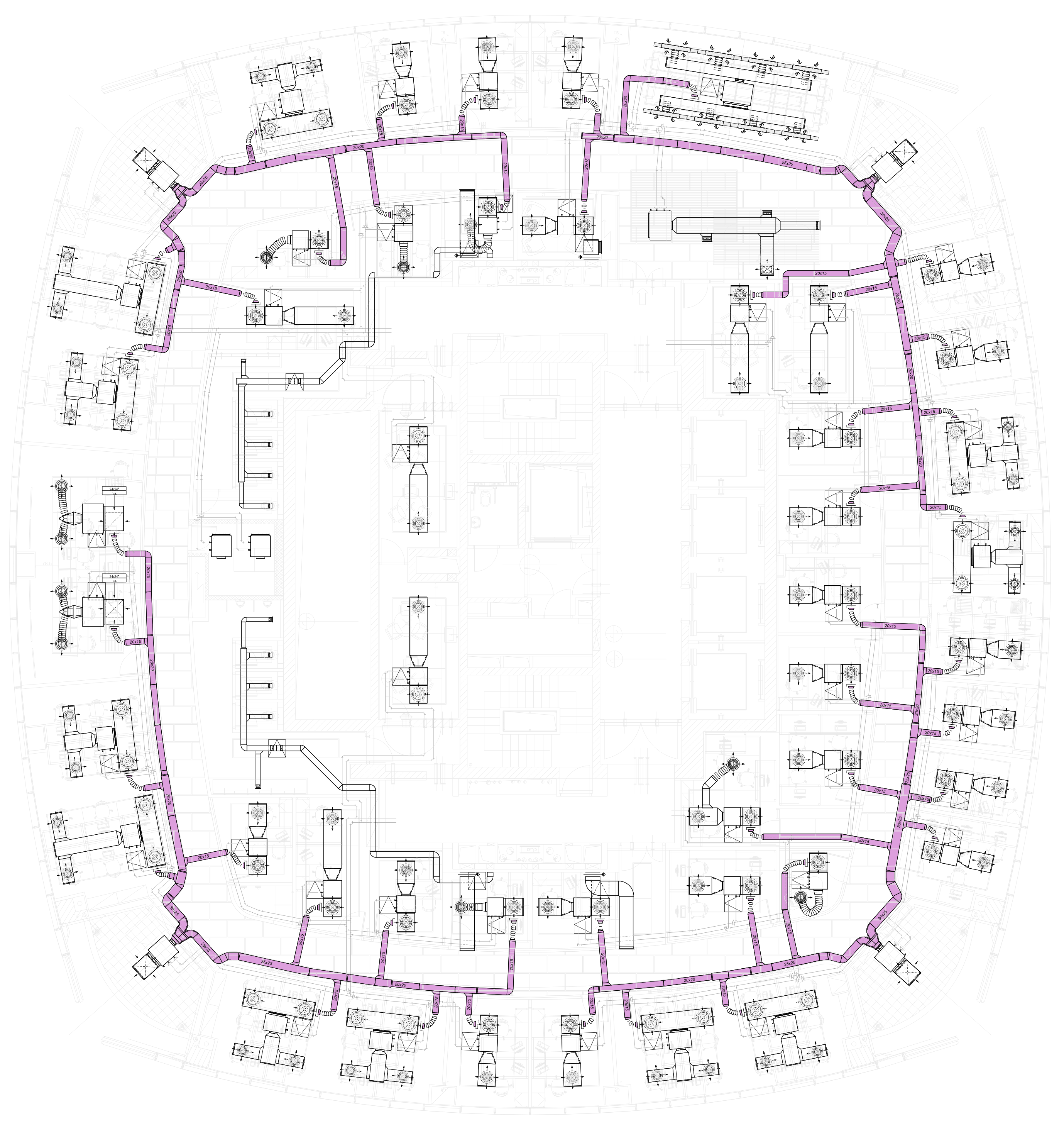

В результате создаются обычные элементы Revit — воздуховоды и фитинги, которые можно дальше редактировать стандартными инструментами.

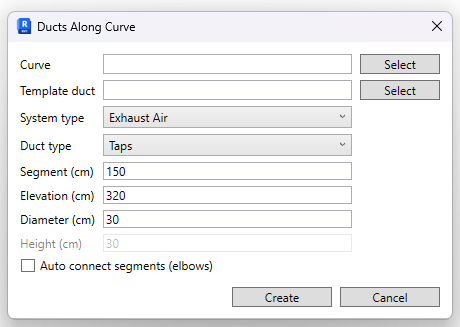

Выберите кривую, укажите параметры воздуховода и создайте всю трассу одной командой.

Curve: Кривая, определяющая маршрут.
Template duct: Позволяет использовать существующий воздуховод как образец системы, типа и размеров.
System type / Duct type: Система и тип создаваемого воздуховода.
Segment: Шаг разбиения кривой на прямые участки.
Elevation: Высота трассы относительно уровня.
Width / Height / Diameter: Размер воздуховода.
Auto Connect: Соединяет соседние участки отводами.
Create: Создаёт трассу в модели Revit.
