Задайте уклон для связанной сети труб.

AUTOSlope изменяет выбранные канализационные трубы и фитинги в Revit как одну связанную сеть.

Задайте уклон за один запуск.

Выберите сеть труб и запустите AUTOSlope. Плагин найдёт диаметры и покажет значение уклона для каждого размера. Значения можно изменить до начала операции.

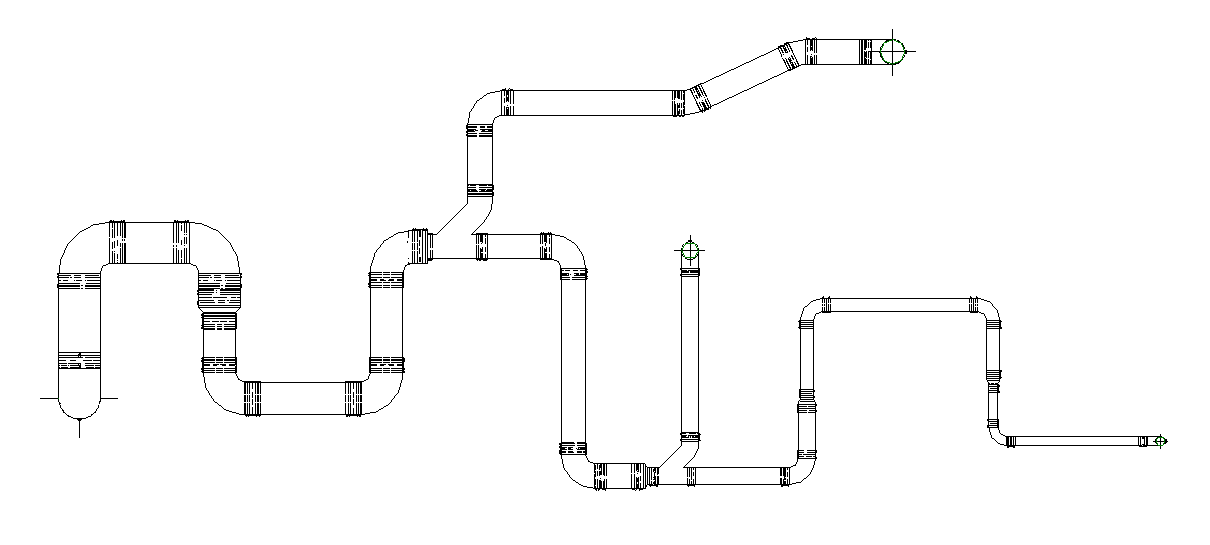

Сеть до операции

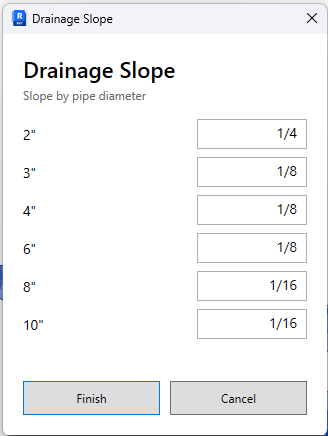

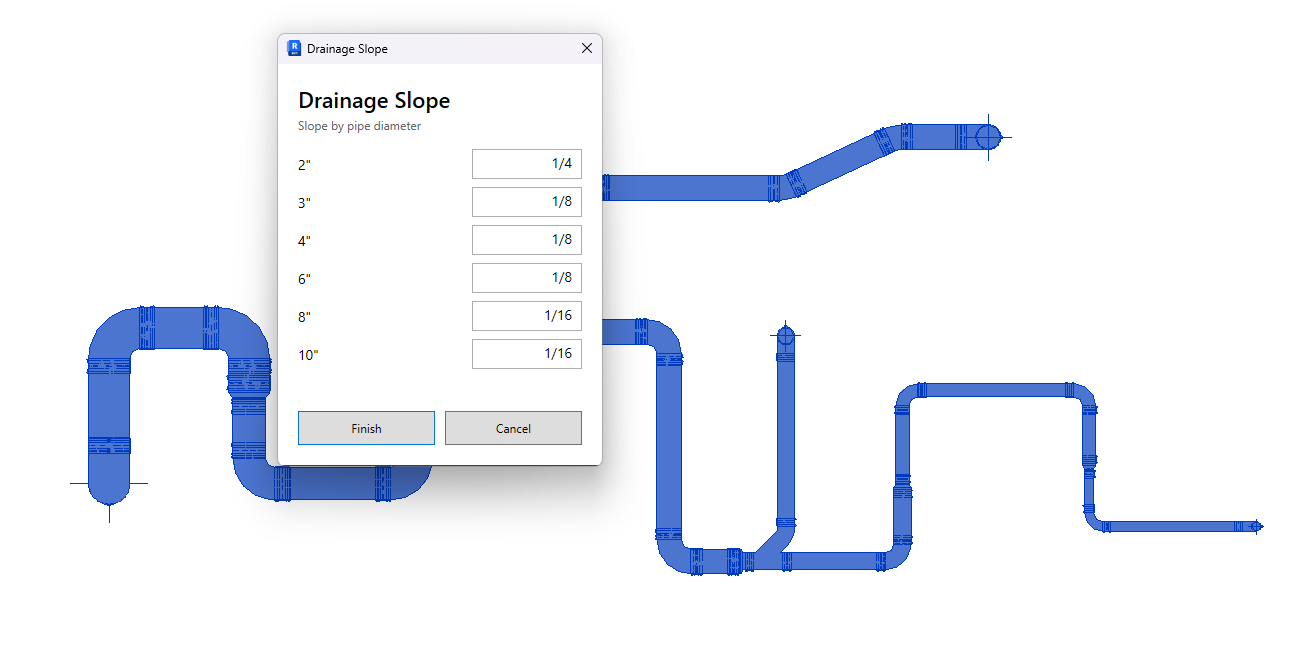

Значения уклона по диаметрам
Сеть после операции

Подключённый фитинг задаёт направление.

AUTOSlope считывает направление из фитинга Up или Down, подключённого к выбранной трассе. Если чёткого направления нет, операция не начинается.

Связанная сеть в 3D
Сеть до операции
Сеть после операции

Одна связанная сеть. Несколько уровней.

AUTOSlope может изменять связанные канализационные трубы на нескольких уровнях за одну операцию.

Связанная сеть в 3D
Сеть до операции
Сеть после операции

Измените только нужный участок.

Выберите часть существующей трассы. AUTOSlope может задать или исправить её уклон без изменения всей трассы.

Выбранный участок
Новый уклон: 1/4" / 12"

Понятный результат и диагностика.

AUTOSlope показывает результат после каждой операции. Если сеть нельзя изменить, плагин объясняет проблему и показывает Element ID, когда он доступен.

Операция завершена
Закреплённый элемент нельзя переместить

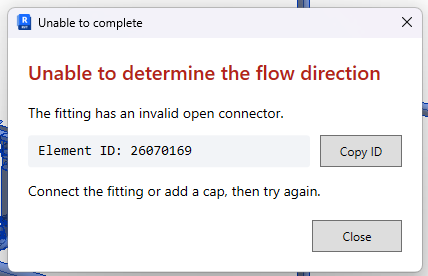

Открытый коннектор фитинга

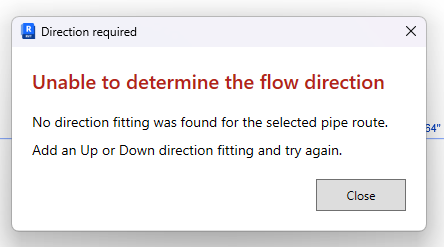

Нет направляющего фитинга

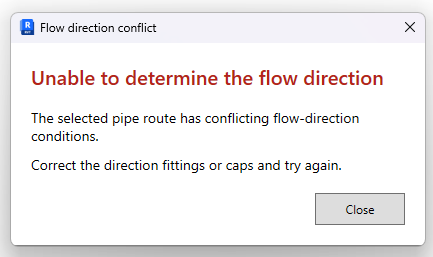

Конфликт направлений потока

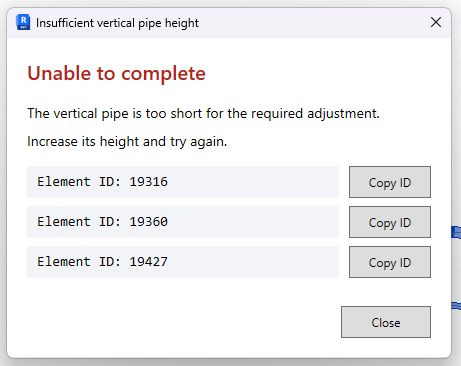

Вертикальные трубы слишком короткие
Маршрут нельзя безопасно изменить

Как работает AUTOSlope

Выберите трассу

Выберите трубы и фитинги, которым нужен уклон.

Запустите AUTOSlope

Запустите команду минимум с одной выбранной трубой.

Проверьте значения

Проверьте или измените уклон для каждого диаметра.

Проверьте сеть

AUTOSlope проверяет соединения и направление потока.

Измените геометрию

Плагин перемещает связанные трубы и фитинги.

Просмотрите результат

Увидьте Completed или прочитайте сообщение о проблеме.
